Заправка картриджа Samsung MLT d111s

Сегодня расскажем о том, как самостоятельно выполнить заправку картриджа d111s от Samsung. Устройство подходит к принтерам следующих моделей: Xpress M2020W, M2021-M2078, а также SL-M2026W. В случае с d111s заправка считается особенно сложным процессом — это один из самых проблемных лазерных картриджей, и если у вас нет опыта, то воспользуйтесь качественной инструкцией или отнесите cartridge 111s мастеру.

Какие инструменты понадобятся при замене тонера

Расходные материалы и приборы, необходимые в работе:

• качественный тонер в количестве 60 граммов. Для заправки картриджа MLT d111s рекомендуется использовать тонер следующих производителей — Мицубиси, SCC, Tomoegawa, Colouring, несмотря на их высокую стоимость.

• безворсовые салфетки;

• крестовая и плоская отвертки;

• нужно купить Mr.Muscle для стекол или специальное очищающее средство для чистки картриджей;

• режущий инструмент — лезвие от пилы по металлу или обычный нож;

• если раньше принтер не прошивался обновленным ПО, то понадобится также защитная микросхема — чип;

• пылесос, оснащенный системой фильтрации для мелкофракционного тонера (можно заменить герметичным пакетиком из целлофана и миниатюрным ершиком, которые помогут утилизировать отходы работы);

• любая пластиковая карточка, можно взять ненужную дисконтную карту или кредитку, ими удобно удалять налёт.

Подготовив все необходимые принадлежности, можно приступать к процедуре заправки Samsung d111s.

Как заправить картридж Самсунг

Процесс подразделяется на несколько этапов.

Разборка

Инструкция:

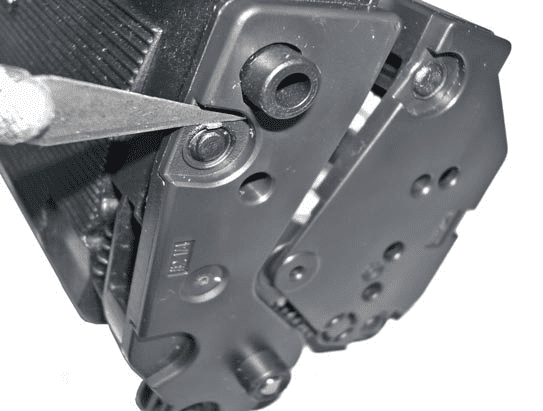

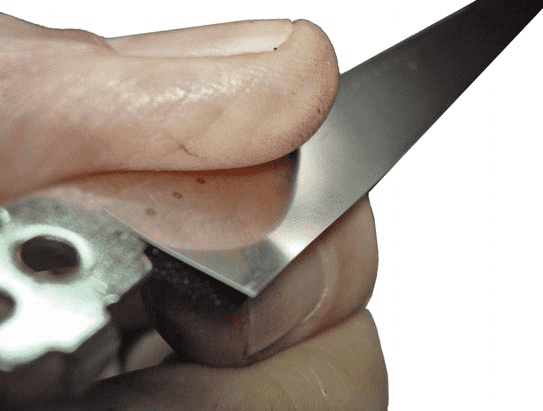

• Вырезать с обеих сторон пластмассовые заклепки.

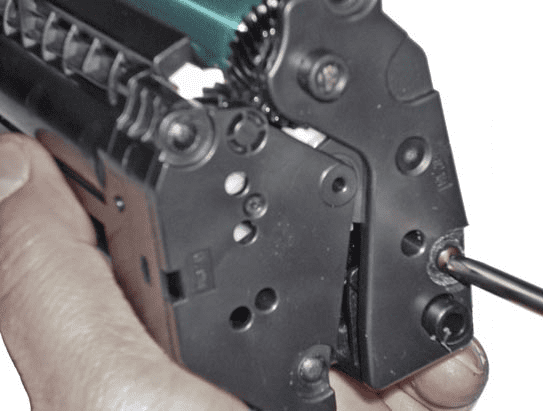

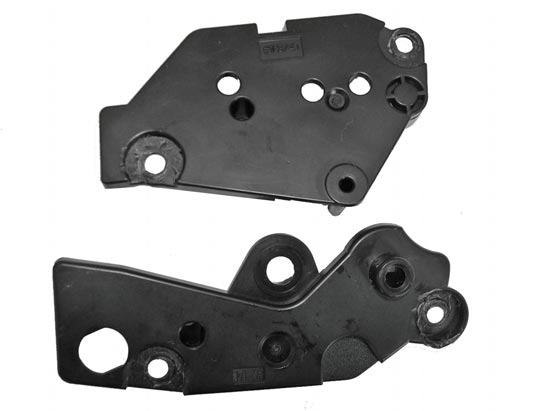

• Снять боковую крышку с обеих сторон — с одной это делается при помощи отвертки, со второй путем поднятия специальных защелок.

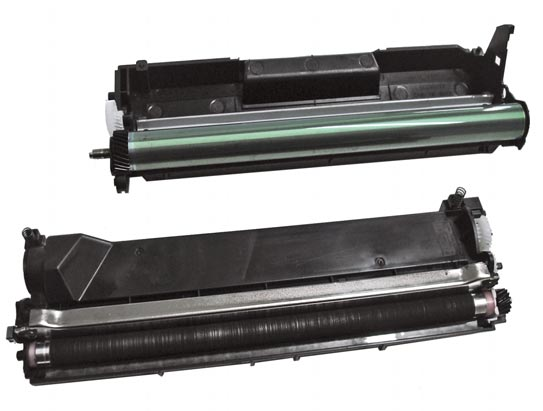

• Разделить устройство на 2 части.



• Снять крышки с боков.

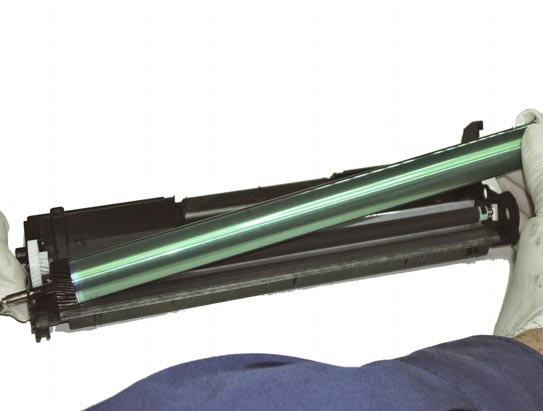

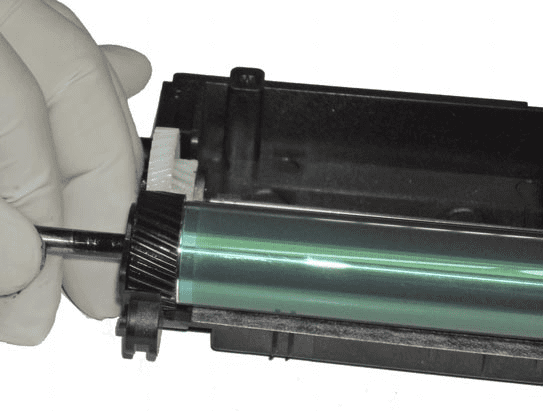

• Удалить фотобарабан.



• Вытащить шестерню белого цвета.

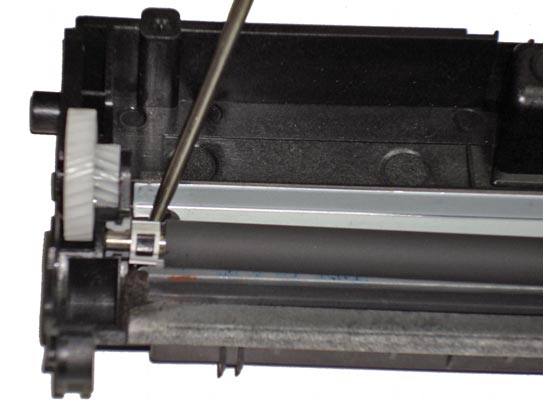

• Вынуть ролик первичного заряда, снять с него бушинги (втулки).

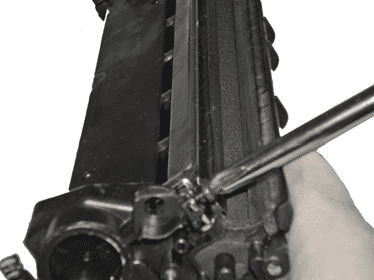

• Открутить винты, держащие лезвие дозирования и снять его.

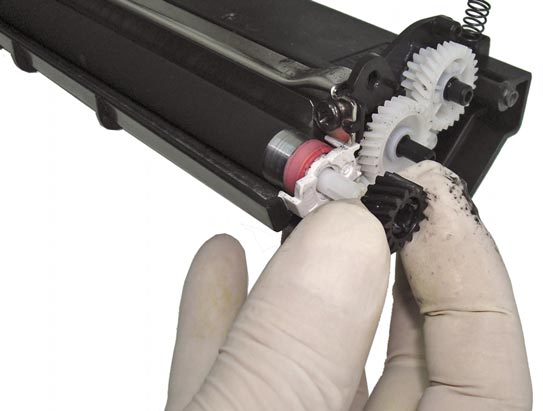

• Снять с магнитного валика шестерню черного цвета.

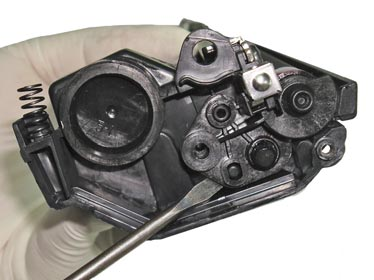

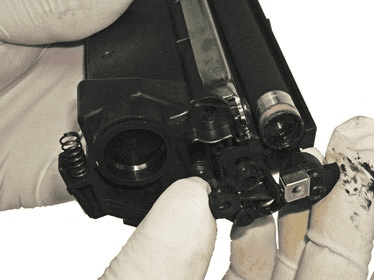

• Открутить винт, удерживающий крышку, под которой располагается группа контактов.

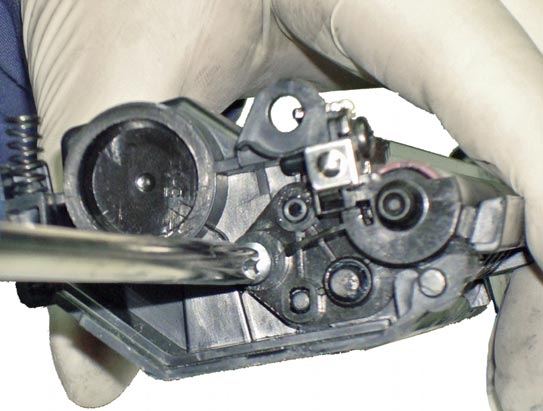

• Поддеть отверткой крышечку и снять.

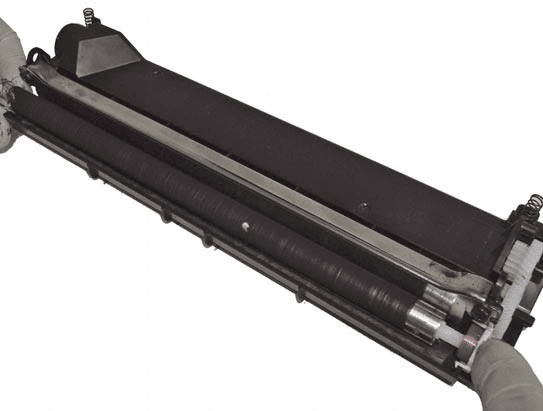

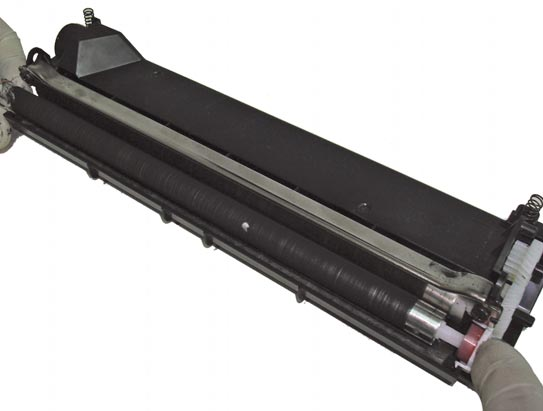

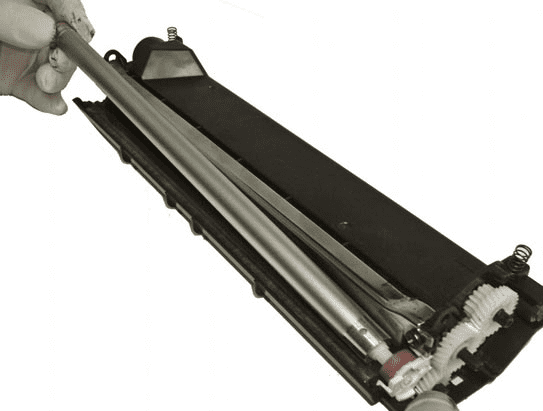

• Снять магнитный валик.



• Снять ракель.

Чистка

Инструкция:

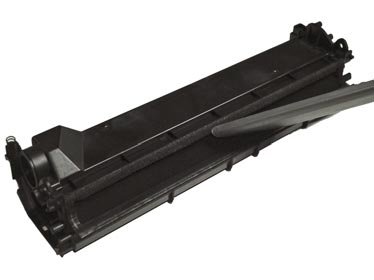

• Пересыпать тонер в целлофановый пакет из емкости, а остатки убрать с помощью пылесоса. Аналогичные действия произвести с емкостью обработки.



• Сухой тряпкой протереть корпус устройства, лезвие дозирования, барабан, ракель.

• Протереть ракель, лезвие и валик первичного заряда Mr.Muscle или иным чистящим средством.

• Снять нагар с лезвия при помощи пластиковой карты.

• Протереть лезвие изопропиловым спиртом.



Сборка

Инструкция:

• Установить и прикрутить на место ракель. Рекомендуется нанести на него немного тонера, такой ресурс облегчит первый старт.

• Поставить втулки для вала заряда и сам вал.



• Поставить фотобарабан.

• Монтировать светлую шестеренку.

• Провернуть вал барабана до правильного расположения (ориентируйтесь на соответствующую форму в крышке).

• Установить защиту сбоку.

• Прикрутить лезвие.



• Закрепить магнитный вал, а на него — бушинг.

• Установить крышку, на которой размещены контакты, закрутить винты.

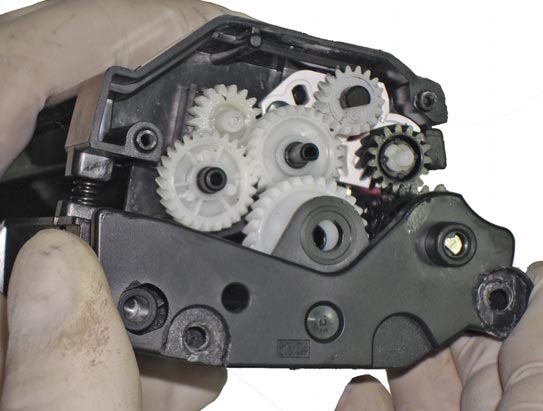

• Монтировать на магнитный ролик темную шестерню.

Заправка

Инструкция:

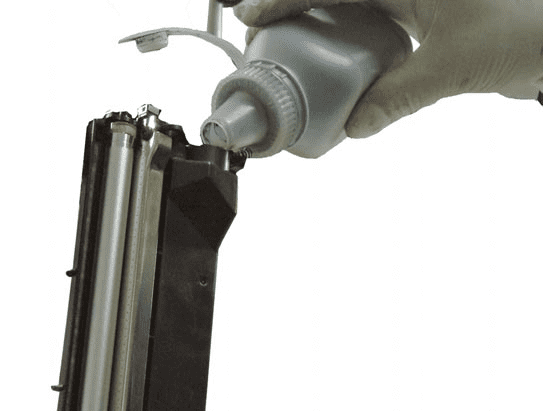

• Засыпать токен в количестве 60 граммов, уделяя внимание пружинам.

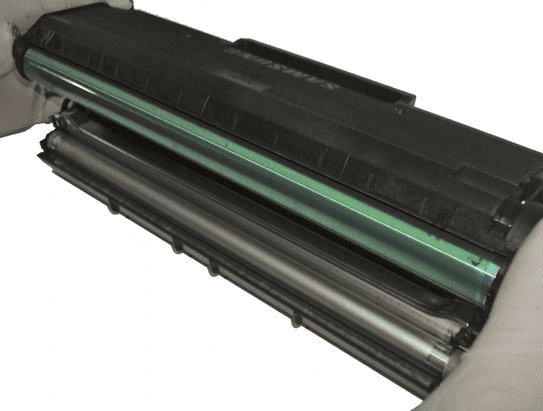

• Соединить две отдельных половинки картриджа MLT d111s, заправка завершена.



• Установить крышку.

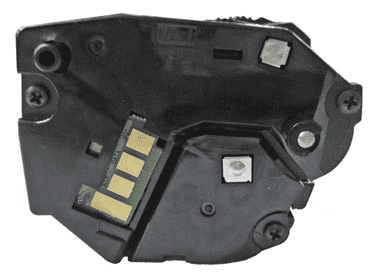

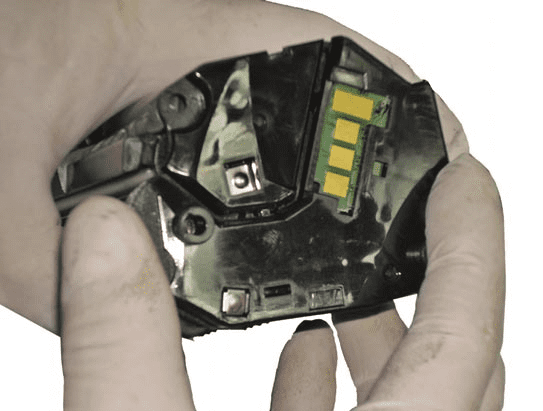

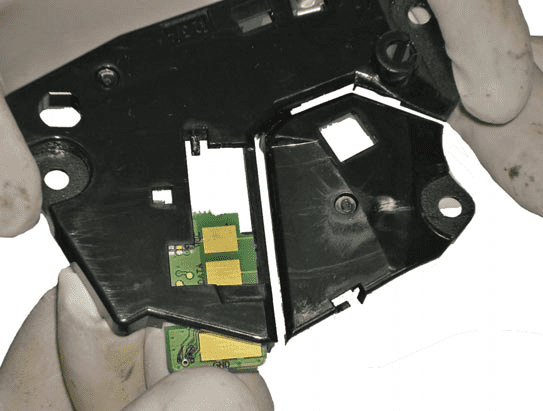

• Поменять чип (микросхему) в боковой крышке. Принтеры пока нельзя применять без чипов, но МФУ специалист может прошить.



• Установить крышку с микросхемой на место.



• В точках отрезанных заклепок рекомендуется высверлить отверстия и вкрутить винтики.



Готово. Лазерный картридж 111 заправлен новым тонером и можно попробовать распечатать первую страницу.
